Лучший сервоприводный магнит - неодимий -магниты

Недимийские магниты (NDFEB) в качестве наиболее важного сервопривода имеют решающее значение для сервоприводов из -за их исключительных магнитных свойств, которые непосредственно повышают производительность двигателя, эффективность и компактность. Вот почему они являются незаменимыми:

1. Высокая магнитная прочность

2. Повышенная эффективность и динамический отклик

3. Компактный и легкий дизайн

4. Точность и стабильность

5. Экономическая эффективность в высокопроизводительных приложениях

Недимийские магниты позволяют сервоприводам для достижения высокого крутящего момента, эффективности и миниатюризации , что делает их незаменимыми в современных системах управления движением.

Альтернативы, такие как SMCO (для экстремальных темпов) или феррит (за стоимость), существуют, но не могут соответствовать балансу силы и компактности NDFEB.

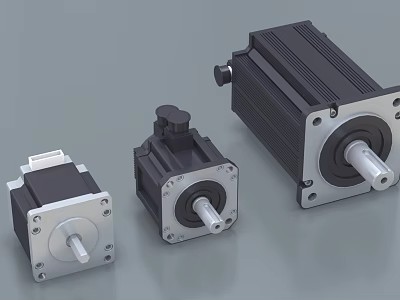

Для чего используется сервопривод?

Сервомотор -это высокопроизводительный двигатель, используемый для точного управления положением, скоростью и крутящим моментом в системах с замкнутым контуром. Он широко используется в приложениях, требующих высокой точности, быстрого отклика и надежности. Такие, как робототехника и автоматизация, машины и производство с ЧПУ, аэрокосмическая и оборонительная, автомобильная и электромобили (EV) и медицинские устройства, потребительская электроника и т. Д.

Например: общий диапазон скорости сервопривода составляет 1000-3000 революций в минуту (оборотная часть), максимум 5000 об / мин

Низкий инертный двигатель: номинальная скорость в основном 3000 оборотов в минуту, а максимум может достигать 5000 оборотов в минуту.

Двигатели средней до высокой инерции: номинальная скорость обычно составляет 1500 или 2000 революций в минуту, причем более высокие модели крутящего момента имеют более низкую скорость.

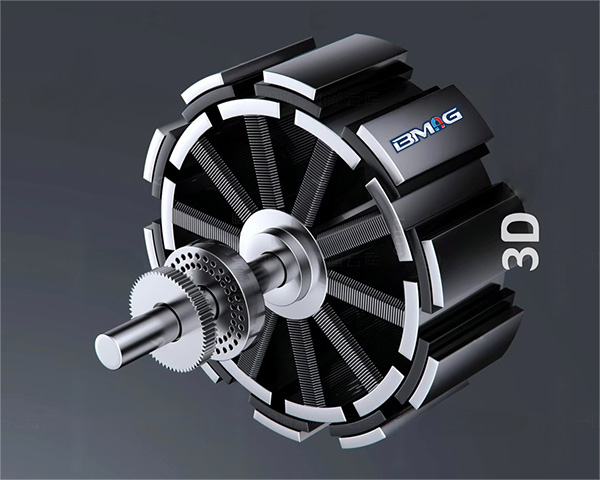

Роль магнитов в сервоприводах

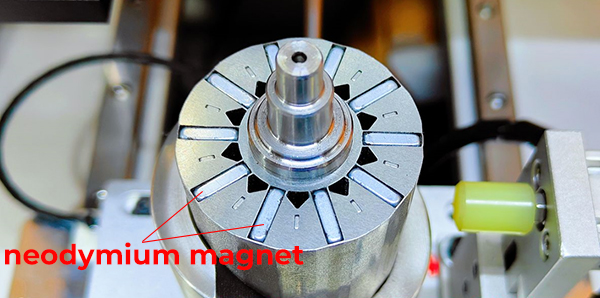

Магниты являются критическим компонентом в сервоприводах , что обеспечивает точное управление движением путем взаимодействия с электромагнитными катушками для генерации крутящего момента и обратной связи положения. Тип, прочность и размещение магнитов напрямую влияют на эффективность двигателя, отзывчивость и точность.

Неодимические магниты используются в двигателях?

Да, неодимийские магниты (NDFEB) широко используются в различных типах двигателей из -за их исключительной магнитной прочности, компактного размера и энергоэффективности . Вот как они применяются в разных типах двигателей и почему они предпочтительнее:

A. Сервовики, используемые для точного управления положением/скоростью (робототехника, машины с ЧПУ).

ББ бесщеточные двигатели DC (BLDC), распространенные в беспилотниках, электромобилях, системах HVAC и промышленных дисках.

C. Постоянные синхронные двигатели магнитов (PMSM). Используются в электромобилях (Tesla, Toyota) и промышленной автоматизации.

D. Шатовые моторные высокопроизводительные ступени используют NDFEB для более сильного крутящего момента заряд (например, медицинские устройства).

E. Прямое приводы. Турбины ветра, робототехника с высоким точкой (например, совместные руки).

Как магниты влияют на сервоприводы?

Магниты могут повлиять на сервоприводы несколькими способами, в зависимости от того, как они взаимодействуют с внутренними компонентами сервопривода. Вот разрушение эффектов:

1. Вмешательство в двигатель постоянного тока (внутри сервопривода)

Большинство сервоприводов содержат небольшой двигатель постоянного тока с постоянными магнитами в его корпусе.

Если внешний магнит приближается, он может:

Разрушить магнитное поле, вызывая неустойчивое моторное поведение.

Ослабьте или укрепите магнитное поле двигателя, влияя на крутящий момент и скорость.

Вызвать смещение кистей двигателя (если это маточный мотор), что приводит к неэффективности или сбою.

2. Воздействие на потенциометр (механизм обратной связи)

Традиционные сервоприводы используют потенциометр для ощущения положения.

Сильный магнит возле потенциометра может:

Индуцировать электрический шум, вызывая джиттер или неправильное позиционирование.

Физически мешает механизму стеклоочистителя (если внутри магнитные материалы).

В чем разница между сервоприводом и обычным двигателем?

The main differences between a servo motor and a regular motor (such as a standard DC or AC motor) lie in their control mechanisms, precision, and applications . Вот подробный срыв:

Метод управления

Сервомотор: использует управление с замкнутой петлей (система обратной связи) для регулировки положения, скорости или крутящего момента.

Содержит энкодер, потенциометр или датчик эффекта зала, чтобы обеспечить обратную связь с контроллером в реальном времени.

Динамически исправляет ошибки (например, если двигатель вынужден отключаться, он пытается вернуться).

Обычный мотор (DC/AC/Stepper):

Обычно открытая петля (без обратной связи), что означает, что он работает слепо, если только в сочетании с внешним датчиком.

Пример: простой двигатель постоянного тока вращается при применении питания, но не знает его положения или скорости, если не контролируется отдельно.

Шатовые двигатели являются исключением-они движутся в точных шагах, но не имеют обратной связи в реальном времени, если только оснащен энкодером.

Каково преимущество неодимийского магнита для сервоприводов?

Недимий (NDFEB) магниты, самый сильный тип постоянных магнитов, коммерчески доступных, предлагают несколько ключевых преимуществ при использовании в сервоприводах , особенно в бесщеточных сервоприводах DC (BLDC) и высокопроизводительных сбоя.

1. Высокая магнитная прочность

2. Улучшенный динамический отклик

3. Более высокая эффективность и экономия энергии

4. Лучшее соотношение крутящего момента к инерции

5. Компактный и легкий дизайн

6. широкий диапазон рабочей температуры

Каков недостаток неодимового магнита?

В то время как неодимийские магниты предлагают превосходную силу и производительность, они поставляются с несколькими недостатками, которые необходимо учитывать, особенно в приложениях сервопривода:

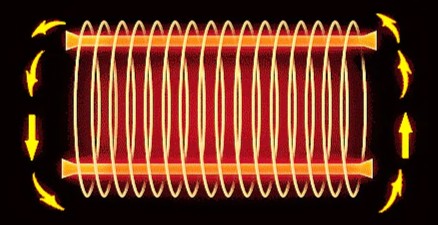

1. Чувствительность к температуре. Терять магнетизм при высоких температурах.

Решение. Высокотемпературные оценки (например, N30SH, N42UH) с добавленным диспрозиумом (DY) или тербий (TB) могут выдерживать до 200 ° C, но при более высокой стоимости.

2. Бдинка и склонность к скоплению/растрескиванию.

Решение: Защитные покрытия (например, никель, эпоксидная смола), но все еще требуется тщательная обработка.

3. Уязвимость коррозии,

Решение: покрытия (например, Ni-Cu-Ni Talting, эпоксидная смола, золото или парилен) улучшают коррозионную стойкость, но добавляют стоимость.

4. высокая стоимость по сравнению с ферритовыми магнитами

Колебания цен могут возникнуть из-за геополитических факторов (Китай доминирует в редко-земле).

Неодимические магниты теряют силу со временем?

Да, но в нормальных условиях потеря очень медленная (обычно менее 1% за десятилетие ). Однако определенные факторы могут ускорить размагничивание.

Недимийские магниты в сервоприводах сохраняют силу на протяжении десятилетий при нормальном использовании, но могут быстро развитьсь, если:

Перегрет (наиболее распространенная проблема).

S Tandard Grades (N35–N52) : начните терять силу выше 80–150 ° C , в зависимости от оценки.

Решение: используйте высокотемпературные оценки (например, N30SH, N42UH) для требовательных средств

Подвергается воздействию сильных обратных полей или физического повреждения.

Недимийские магниты имеют рейтинг коэрцитивности (сопротивление размагничиванию). Если противоположное поле превышает это, магнит частично или полностью размагничивается.

Пример: размещение неодимского магнита возле более сильной магнита с противоположной полярностью может ослабить или стирать его поле.

Решение

Используйте высокие оценки (например, H, SH, EH, EH суффиксы, такие как N42SH).

Избегайте тесного контакта с противоположными полями (например, в двигателях, обеспечить правильную конструкцию магнитной цепи).

Охраните магнит мягким железом или сталью, чтобы перенаправить невысокие поля.

Какие факторы влияют на продолжительность жизни сервопривода?

Срок службы сервопривода зависит от множества факторов, от условий окружающей среды до оперативного использования. Здесь подробный разбивка ключевых факторов, которые влияют на долговечность:

1. Руководитель температуры и тепла

2. Цикл загрузки и рабочего дня

3. Механический износ (шестерни, подшипники, щетки)

4. Электрические коэффициенты ， Spikes/Surges напряжения ， Неправильные сигналы ШИМ.

Например:

Проблема: Работа вне номинального напряжения вызывает перегрев или недостаточный крутящий момент.

Решение: используйте регуляторы напряжения/схемы защиты.

Какой тип неодимского магнита лучше всего подходит для сервоприводов?

Идеальный неодимский (NDFEB) магнит для сервопривода зависит от температурной устойчивости, коэрцитивности (сопротивление к размагничиванию) и требований к крутящему моменту.

Ниже приведены высшие оценки для различных сервоприводов:

Оценки: N35, N42 ， Лучше всего для любителей сервоприводов (пластиковые зубчатые колеса). И робототехника с низким энергопотреблением (где перегрев маловероятно). Смотрите ниже Inlinks:

https://www.bwmagnets.com/n42-cube-magnet-pd46481765.html

Оценки: N42SH, N45H, N48H, Best для высокотемпературных сервоприводов.

См. Ниже ссылки: https: //www.bwmagnets.com/strong-neomium-arc-magnet-pd445976655.html

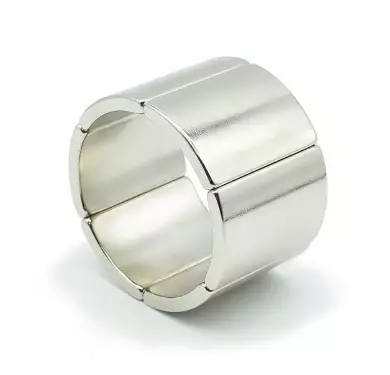

Форма: 1. Дуговые магниты/изогнутые магниты (лучше всего для бесщеточных сервоприводов - BLDC)

Форма: 2. Прямоугольные блок -магниты (общие в матовых и бесконечных сервоприводах)

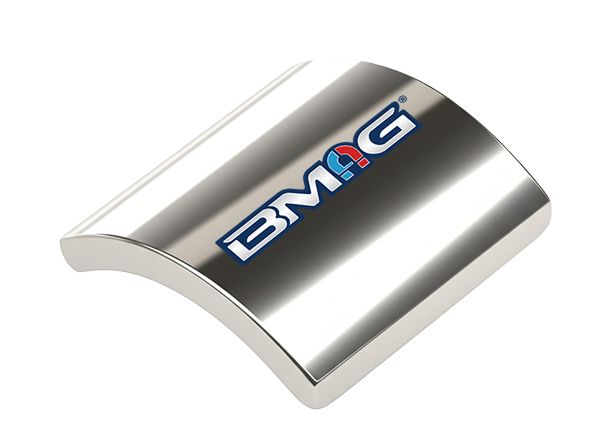

Дуговые магниты для сервопривода

Как направление намагничения влияет на сервопривод?

Направление намагничивания неодимских магнитов значительно влияет на производительность сервопривода, влияя на крутящий момент, эффективность и точность управления. Вот как различные ориентации намагниченности влияют на сервоприводы:

1. Радиальная намагниченность

Оптимизирован для гладкого вращения в бесщеточных (BLDC) сервоприводах.

2. Осевая намагниченность (используется в диска/кольцевых магнитах)

Магнитное поле проходит параллельно оси, обнаруженной в кодерах, датчиках залов или бездомных сервоприводах.

3. Мультипольная намагниченность

Для контроля с высоким разрешением увеличивает разрешение положения (критическое для точных сервоприводов).

Прямоугольный блок -магнит для сервопривода

Как магнитный поток влияет на сервопривод?

Магнитный поток (измеренный в Webers или Tesla ) представляет собой 'поток ' магнитного поля через компоненты двигателя. Он напрямую влияет на крутящий момент, скорость, эффективность и точность контроля в сервоприводных двигателях. Вот как:

Производство крутящего момента ,более высокий поток = больше крутящего момента,

Сила Лоренца (крутящий момент = поток × ток × длина проводника) диктует, что более сильный магнитный поток увеличивает выход крутящего момента.

Недимийские магниты (высокая плотность потока) превосходят ферритовые магниты в крутящем моменте сервопривода.

Поток, ослабляющий высокую скорость

Снижение потока (через полевое управление) позволяет более высокий RPMS, но обменяется крутящим моментом.

Как выбрать надежного поставщика магнитов NDFEB?

Выбор подходящего поставщика для магнитов неодима (NDFEB) имеет решающее значение для обеспечения производительности, долговечности и экономической эффективности в приложениях сервопривода. Вот пошаговое руководство по поиску поставщиков сервопривода-магнитов:

1. Опыт отрасли:

Ищите поставщиков с 5 с лишним лет в магнитах NDFEB, особенно знакомых с приложениями сервопривода.

2. Возможность настройки:

Могут ли они обеспечить дугу, блокировку или кольцевые магниты в определенных оценках (N42SH, N35AH)?

3. Сертификаты:

Проверьте сертификаты качества, ISO 9001 ,ROHS/Reach ,Magnetic Testing Reports.

Свяжитесь с нашим персоналом по обслуживанию клиентов для получения дополнительной информации
